Jako oddany dostawca diod LED AC COB z radością dzielę się dogłębną analizą działania tych niezwykłych rozwiązań oświetleniowych. Diody LED AC COB, skrót od Alternating Current Chip - on - Board Light - Emitting Diodes, zrewolucjonizowały branżę oświetleniową dzięki swojej wydajności, trwałości i wszechstronności.
1. Podstawy diod LED
Przed zagłębieniem się w diody LED AC COB konieczne jest zrozumienie podstawowych zasad działania diod LED. Standardowa dioda LED to urządzenie półprzewodnikowe, które emituje światło, gdy przepływa przez nią prąd elektryczny. Zjawisko to znane jest jako elektroluminescencja. Materiał półprzewodnikowy w diodzie LED jest zwykle wykonany ze złożonych półprzewodników, takich jak arsenek galu (GaAs), fosforek galu (GaP) lub azotek galu (GaN). Kiedy elektrony w półprzewodniku łączą się z dziurami elektronowymi, uwalniana jest energia w postaci fotonów, które postrzegamy jako światło.
2. Czym jest technologia COB?
Technologia Chip-on-Board (COB) przenosi koncepcję diod LED o krok dalej. W tradycyjnych opakowaniach LED poszczególne chipy LED są montowane oddzielnie na płytce drukowanej (PCB). Natomiast technologia COB polega na bezpośrednim montażu wielu chipów LED na jednym podłożu. To zintegrowane podejście ma kilka zalet. Po pierwsze, zmniejsza całkowity rozmiar modułu oświetleniowego, czyniąc go bardziej kompaktowym. Po drugie, poprawia wydajność świetlną i efektywność rozpraszania ciepła. Dzięki ciasno upakowanym wielu chipom rozkład światła jest bardziej równomierny, co skutkuje gładszym i bardziej spójnym oświetleniem.
3. Rola prądu przemiennego (AC)
Większość tradycyjnych diod LED działa na prąd stały (DC), co oznacza, że wymagają zasilacza, który przekształca prąd przemienny z sieci na prąd stały. Ten proces konwersji często obejmuje obwód sterownika, co zwiększa koszt, złożoność i rozmiar systemu oświetleniowego. Diody LED AC COB są jednak zaprojektowane do działania bezpośrednio na prądzie przemiennym.
Kluczem do tego, aby dioda LED działała na prądzie przemiennym, jest wewnętrzna struktura diody AC COB. Wewnątrz diody LED AC COB znajduje się wiele układów LED połączonych w określonej konfiguracji. Układy te są ułożone szeregowo - równolegle w celu obsługi prądu przemiennego. Po przyłożeniu napięcia prądu przemiennego chipy dzielą się na dwie grupy: jedna grupa przewodzi podczas dodatniego półcyklu przebiegu prądu przemiennego, a druga grupa przewodzi podczas ujemnego półcyklu. Dzięki temu dioda LED emituje światło w sposób ciągły przez cały cykl prądu przemiennego.
4. Elementy diody LED AC COB
Podłoże
Podłoże jest podstawą diody AC COB. Zapewnia mechaniczne wsparcie dla chipów LED, a także odgrywa kluczową rolę w rozpraszaniu ciepła. Typowe materiały podłoża obejmują płytki drukowane z rdzeniem ceramicznym i metalowym (MCPCB). Podłoża ceramiczne charakteryzują się doskonałą przewodnością cieplną i właściwościami izolacji elektrycznej, co pomaga utrzymać niską temperaturę chipów LED i zapobiega zwarciom elektrycznym.
Chipy LED
Sercem diody AC COB LED są chipy LED. Chipy te odpowiadają za emisję światła. W diodach LED AC COB można zastosować różne typy chipów LED, w zależności od pożądanego koloru, jasności i wydajności. Na przykładUkład 7660jest popularnym wyborem ze względu na wysoką skuteczność świetlną i długą żywotność.
Hermetyzacja
Hermetyzacja służy do ochrony chipów LED przed czynnikami środowiskowymi, takimi jak wilgoć, kurz i uszkodzenia mechaniczne. Do hermetyzacji powszechnie stosuje się przezroczystą żywicę epoksydową. Żywica ta nie tylko zapewnia ochronę, ale także pomaga poprawić skuteczność ekstrakcji światła poprzez zmniejszenie całkowitego wewnętrznego odbicia światła w chipach LED.
5. Proces pracy diody AC COB
Po doprowadzeniu zasilania prądem przemiennym do diody LED AC COB wykonywane są następujące kroki:
- Wejście zasilania: Prąd przemienny z sieci jest doprowadzany bezpośrednio do modułu LED AC COB.
- Bieżąca dystrybucja: Jak wspomniano wcześniej, wiele chipów LED w module COB jest podzielonych na dwie grupy. Podczas dodatniego półcyklu fali prądu przemiennego jedna grupa chipów przewodzi prąd i zaczyna emitować światło. Jednocześnie druga grupa znajduje się w stanie nieprzewodzącym.
- Przełączanie półcykliczne: Kiedy przebieg prądu przemiennego przełącza się na ujemny półcykl, role obu grup chipów zostają odwrócone. Grupa poprzednio niedyrygująca zaczyna dyrygować, a grupa poprzednio dyrygująca przestaje dyrygować. To szybkie przełączanie między dwiema grupami chipów odbywa się setki razy na sekundę, czyli szybciej, niż jest w stanie dostrzec ludzkie oko. W rezultacie widzimy ciągły i stabilny strumień świetlny.
- Rozpraszanie ciepła: Podczas pracy chipy LED wytwarzają ciepło. Podłoże diody AC COB LED pomaga rozproszyć to ciepło do otaczającego środowiska. Jeśli ciepło nie zostanie skutecznie rozproszone, temperatura chipów LED wzrośnie, co może zmniejszyć ich wydajność i żywotność.
6. Zalety diod AC COB
Koszt - Skuteczność
Ponieważ diody LED AC COB nie wymagają oddzielnego obwodu sterownika do konwersji prądu przemiennego na prąd stały, są one ogólnie bardziej opłacalne niż tradycyjne diody LED zasilane prądem stałym. To czyni je atrakcyjną opcją w przypadku projektów oświetleniowych na dużą skalę.
Kompaktowa konstrukcja
Zintegrowana technologia COB i eliminacja obwodu sterownika skutkują bardziej kompaktowym modułem oświetleniowym. Jest to szczególnie korzystne w zastosowaniach, w których przestrzeń jest ograniczona, takich jak oprawy typu downlight, reflektory szynowe i reflektory punktowe.
Wysoka wydajność
Diody AC COB charakteryzują się wysoką skutecznością świetlną, co oznacza, że mogą wytworzyć więcej światła przy mniejszym zużyciu energii. To nie tylko zmniejsza rachunki za energię elektryczną, ale także przyczynia się do zrównoważenia środowiskowego.
Długa żywotność
Dzięki odpowiedniemu odprowadzaniu ciepła i wysokiej jakości komponentom diody LED AC COB charakteryzują się długą żywotnością. Zmniejsza to częstotliwość wymiany lamp, co jest szczególnie ważne w zastosowaniach oświetleniowych komercyjnych i przemysłowych.
7. Zastosowania diod AC COB
Diody LED AC COB są szeroko stosowane w różnych zastosowaniach oświetleniowych, w tym:
- Oświetlenie mieszkalne: Stosowane są w lampach sufitowych, kinkietach i lampach stołowych, aby zapewnić energooszczędne i wygodne oświetlenie w domach.

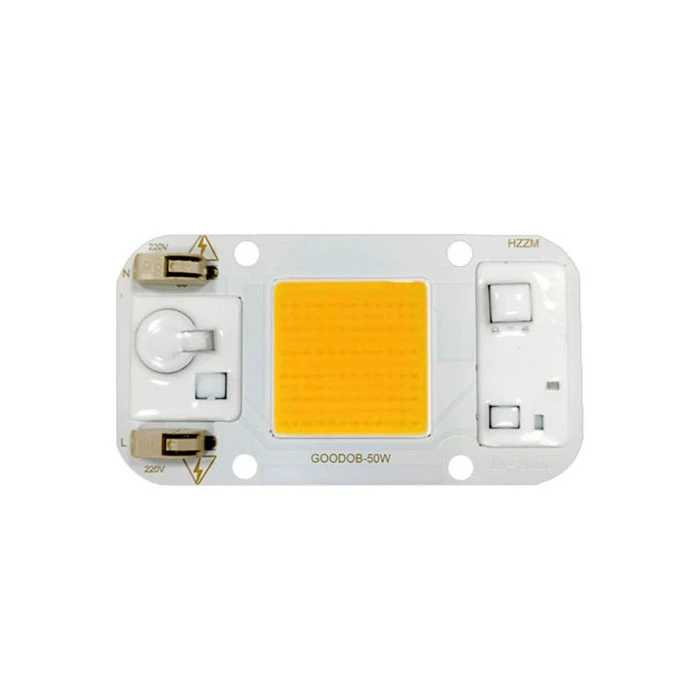

- Oświetlenie komercyjne: W biurach, sklepach i restauracjach diody LED AC COB służą do oświetlenia ogólnego, oświetlenia akcentującego i oświetlenia wyświetlaczy. Na przykładDioda COB 220V 50Wnadaje się do oświetlania średniej wielkości przestrzeni komercyjnych.
- Oświetlenie przemysłowe: W fabrykach i magazynach diody LED AC COB dużej mocy, takie jakDioda COB o mocy 150 Wsłużą do zapewnienia jasnego i równomiernego oświetlenia.
8. Dlaczego warto wybrać nasze diody LED AC COB?
Jako profesjonalny dostawca diod LED AC COB, jesteśmy dumni z oferowania produktów wysokiej jakości. Nasze diody LED AC COB są projektowane i produkowane przy użyciu najnowszych technologii i rygorystycznych standardów kontroli jakości. Oferujemy szeroką gamę produktów o różnych mocach, temperaturach barwowych i kątach świecenia, aby sprostać różnorodnym potrzebom naszych klientów. Niezależnie od tego, czy jesteś projektantem oświetlenia, wykonawcą instalacji elektrycznych, czy właścicielem firmy poszukującym energooszczędnych rozwiązań oświetleniowych, nasze diody LED AC COB są idealnym wyborem.
Jeśli interesują Cię nasze produkty AC COB LED lub masz pytania dotyczące ich działania, skontaktuj się z nami. Naszym celem jest zapewnienie doskonałej obsługi klienta i pomoc w znalezieniu najlepszych rozwiązań oświetleniowych dla Twoich projektów. Pracujmy razem, aby stworzyć jaśniejszą i bardziej zrównoważoną przyszłość.
Referencje
- John, D. (2018).Technologia oświetlenia LED. Prasa elektrotechniczna.
- Smith, A. (2019).Postępy w systemach LED zasilanych prądem przemiennym. Dziennik badań nad oświetleniem.
